III-Les lois de la reflexion
Résumé des lois de la réflexion
Définitions
Rayon Incident:
Le rayon qui vient de la source et qui se dirige vers le miroir.
Rayon Réfléchi:
Le rayon qui a frappé le miroir et qui se dirige vers l'observateur.
Angle de Déviation:
L'angle compris entre le rayon incident et le rayon réfléchi.
Normale:
Une perpendiculaire au miroir
élevée au point d'incidence de la lumière
qui sépare en deux parties égales la déviation du rayon.
Angle d'Incidence:
L'angle que fait le rayon incident avec la normale.
Angle de Réflexion:
L'angle que fait le rayon réfléchi avec la normale.
Lois de la réflexion de Snell-Descartes
Première Loi de la Réflexion:
Le rayon incident, le rayon réfléchi et la normale se situent dans un même plan.
Deuxième Loi de la Réflexion:
L'angle d'incidence est égal à l'angle de réflexion.
Lois de réflexion de Snell-Descartes :
-Le rayon incident, le rayon réfléchi et la normale se situent dans un même plan.
-L'angle d'incidence est égal à l'angle de réflexion.
Grâce à cette loi, nous pouvons voir que les rayons incidents (i) et de reflexions (r) sont égaux. Ainsi, si l'on utilise
cette loi dans la parabole, et l'on remplace le rayon incident par un rayon du soleil, nous obtenons le schéma suivant :
Application de la parabole et définition du foyer :

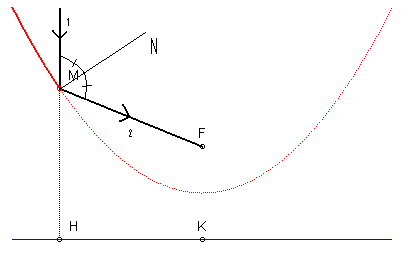

Donc le schéma suivant, comprend, une parabole ainsi que les deux rayons, incident et réfléchi :
- le 1 est le rayon incident, il rencontre la parabole et se réfléchit.
- le rayon 2, va donc se réfléchir sur le foyer, noté F.
Sur ce schéma, il n'y a qu'un seul rayon, donc si plusieurs rayons lumineux, tels que ceux du soleil,
se réfléchissent sur la parabole, tous les rayons se concentront donc sur le même point, le foyer ( F ) :
Un miroir parabolique a son foyer avant le sommet du miroir. Les miroirs paraboliques sont des systèmes stigmatiques ( si tout faisceau issu d'un point lumineux donne à la sortie un
faisceau convergeant en un point, ou semblant provenir d'un point ) pour le foyer principal
